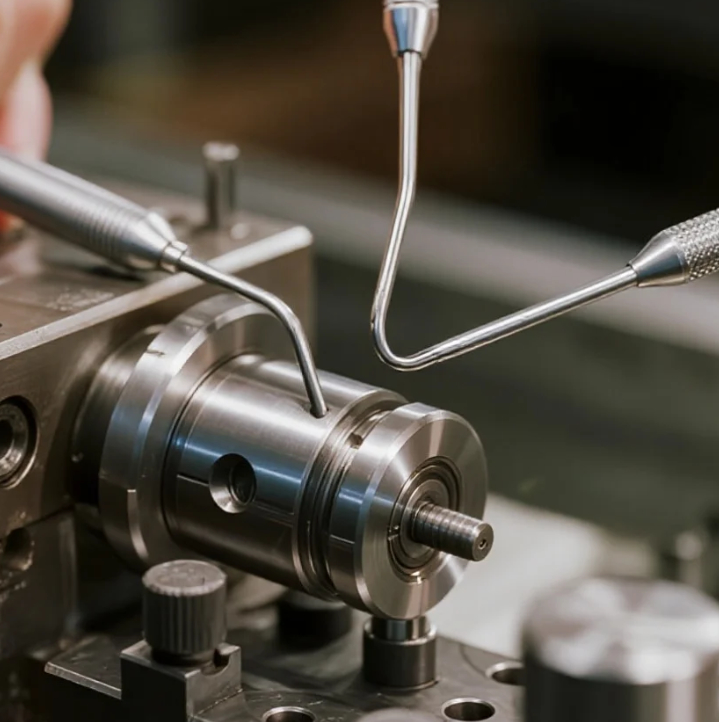

Fabricação CNC de instrumentos cirúrgicos

Quando se trata de dispositivos médicos, a precisão não é opcional—é vital para salvar vidas. No mundo dos instrumentos cirúrgicos, a usinagem CNC tornou-se a espinha dorsal da fabricação de qualidade, garantindo que cada bisturi, pinça ou implante ortopédico atenda aos mais rigorosos padrões globais. Este artigo oferece uma visão prática, baseada na experiência, da fabricação de instrumentos cirúrgicos por CNC, combinando o conhecimento prático da oficina com os mais recentes benchmarks tecnológicos.

Por que a usinagem CNC é crucial para instrumentos cirúrgicos

Os instrumentos cirúrgicos devem ser:

• Biocompatíveis: Materiais como aço inoxidável 316L, titânio e ligas de cromo-cobalto são comuns.
• Dimensionalmente precisos: As tolerâncias geralmente precisam estar dentro de ±0,005 mm.
• Consistentemente repetíveis: Um lote de 5.000 pinças hemostáticas deve ter o mesmo desempenho.

Em nossas instalações, a usinagem CNC nos permitiu alcançar taxas de aprovação acima de 98,7% em auditorias de controle de qualidade. Em comparação com a usinagem tradicional, o CNC reduziu as taxas de sucata em quase 40%, além de melhorar a velocidade de entrega de kits cirúrgicos personalizados.

O fluxo de trabalho CNC para instrumentos cirúrgicos

1. Preparação do material

Começamos com barras de material de grau médico certificado, normalmente com certificados de fábrica. A limpeza ultrassônica antes da usinagem ajuda a reduzir os riscos de contaminação durante a produção.

2. Fresamento e torneamento CNC de alta precisão

• Centros de usinagem de 5 eixos permitem geometrias complexas (como raspadores artroscópicos) em uma única configuração.
• Tornos tipo suíço são particularmente eficazes para instrumentos longos e finos, como fios-guia.

Exemplo: Uma execução recente de 2.000 parafusos ósseos de titânio exigiu concentricidade de 0,003 mm. Com um torno Citizen Swiss e sondagem em ciclo, alcançamos mais de 99% de conformidade na primeira passagem.

3. Operações secundárias e acabamento de superfície

• Rebarbação e eletropolimento aumentam a resistência à corrosão.
• Passivação por ASTM A967 garante que as superfícies de aço inoxidável estejam livres de contaminantes.
• Valores Ra de ≤0,2 µm são padrão para superfícies lisas de contato com tecidos.

4. Inspeção e validação

Cada lote passa por:

• Medição CMM para precisão dimensional
• Teste de microdureza
• Verificações visuais sob ampliação de 50x para rebarbas ou microfissuras

Esta validação não é apenas interna—A conformidade com a FDA 21 CFR Parte 11 e ISO 13485 é integrada ao nosso sistema de documentação.

Desafios e soluções do mundo real

• Desafio: Pequenas rebarbas se formando nas mandíbulas de micro pinças.
• Solução: A mudança para rebarbação criogênica reduziu os defeitos em 72%.
• Desafio: Altos custos de material para titânio.
• Solução: O uso de forjamento próximo à forma final antes do corte CNC reduziu os custos de matéria-prima em 18%.
• Desafio: Manter a vida útil da ferramenta ao usinar cromo-cobalto.

• Solução: A introdução de ferramentas de carboneto revestidas com PVD aumentou a vida útil da ferramenta de 40 a 95 minutos por aresta.

Tendências emergentes na fabricação CNC cirúrgica

• Usinagem híbrida aditiva + subtrativa: Estruturas de treliça complexas para implantes são impressas em 3D e, em seguida, finalizadas via CNC para superfícies de acoplamento precisas.
• Automação e usinagem sem luz: Com sistemas robóticos de carga/descarga, executamos ciclos contínuos de 72 horas em instrumentos de fixação padrão.
• Controle de qualidade baseado em IA: O monitoramento em tempo real do desgaste da ferramenta prevê possíveis desvios, reduzindo os relatórios de não conformidade em 30%.

Perguntas frequentes (FAQ)

P: Quais tolerâncias são alcançáveis na usinagem CNC para ferramentas cirúrgicas?
R: As tolerâncias típicas são ±0,005 mm, mas com otimização do processo, ±0,002 mm é possível.

P: Quais acabamentos de superfície são necessários para instrumentos de grau cirúrgico?
R: Um Ra ≤0,2 µm com eletropolimento e passivação é padrão.

P: Como a usinagem CNC se compara com a forja ou fundição para instrumentos?
R: A usinagem CNC oferece tolerâncias e repetibilidade mais precisas, enquanto a forja é frequentemente usada para eficiência inicial do material antes do acabamento CNC.
