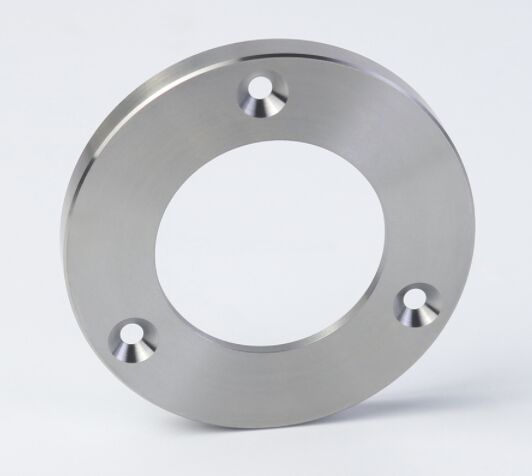

O Guia Completo para Torneamento CNC e Tratamento de Bordas Sem Rebarbas para Peças de Aço Inoxidável

A usinagem de peças de aço inoxidável para um acabamento impecável e sem rebarbas é um dos desafios mais exigentes na fabricação de precisão. Quando um componente é destinado a um dispositivo médico, máquina de processamento de alimentos ou produto de consumo de alta qualidade, as rebarbas não são apenas um defeito cosmético—são uma falha funcional. Elas comprometem a integridade da vedação, criam abrigos para bactérias, causam problemas de montagem e representam riscos de segurança para os usuários finais.

Este guia fornece um fluxo de trabalho detalhado, desde a preparação do material até o tratamento final das bordas, com base em anos de experiência em chão de fábrica, usinando principalmente aço inoxidável 304 e 316L. Iremos além da teoria para nos concentrarmos nas etapas práticas e acionáveis e nos dados que garantem o sucesso.

1. O Desafio Central: Por que o Aço Inoxidável Cria Rebarbas

As rebarbas se formam porque o aço inoxidável, especialmente o 304/316, é resistente e dúctil. Durante o corte, em vez de cisalhar de forma limpa, o material deforma-se e rasga no ponto de saída da ferramenta. A característica de endurecimento por trabalho do aço inoxidável exacerba isso, tornando qualquer rebarba formada mais dura do que o material de base e mais difícil de remover.

Observação Crítica: Em nosso rastreamento de produção, descobrimos que mais de 70% do retrabalho relacionado a rebarbas decorre de ferramentas cegas ou combinações inadequadas de avanço/velocidade. Uma ferramenta afiada com parâmetros corretos cisalha; uma ferramenta cega rasga.

2. Fluxo de Trabalho de Fabricação Passo a Passo para Peças Sem Rebarbas

Obter uma borda verdadeiramente livre de rebarbas não é um milagre de uma única etapa; é um processo projetado para o sucesso desde o primeiro corte.

2.1 Torneamento CNC: O Primeiro Corte é o Mais Importante

O torneamento é frequentemente o processo primário para peças cilíndricas ou rotativas de aço inoxidável. Configurar corretamente aqui minimiza o trabalho de rebarbação a jusante.

 Estratégia de Ferramentas e Parâmetros para Formação Mínima de Rebarbas

• Geometria da pastilha: Use pastilhas afiadas com ângulo de saída positivo com uma aresta de acabamento dedicada (por exemplo, uma geometria Wiper para um acabamento mais suave). Para rosqueamento e ranhuras, certifique-se de que as pastilhas tenham um raio ou chanfro embutido para deixar uma borda controlada, não uma rebarba afiada e rasgada.

• Refrigeração: Refrigeração de alta pressão, através da ferramenta é inegociável. Ela resfria o corte, elimina cavacos e evita o acúmulo de bordas na pastilha—uma das principais causas de rebarbas.

• Parâmetros de Torneamento Testados em Oficina para 316L:

  • Acabamento de Torneamento: Velocidade: 150-220 SFM | Avanço: 0,003-0,006 ipr | Profundidade de Corte: 0,005-0,010"

  • Ranhura/Corte: Use velocidades mais lentas e avanço consistente e ininterrupto. Parar no corte garante uma grande rebarba.

• A Regra de Ouro: Mantenha a Pressão Constante da Ferramenta. Programe uma taxa de avanço consistente até o final do corte. Desacelerar quando a ferramenta sai incentiva o empurrão do material e a formação de rebarbas.

2.2 Rebarbação Proativa Durante a Usinagem CNC

A rebarbação mais eficiente acontece na máquina CNC, imediatamente após a criação do recurso.

 Rebarbação com Ferramenta Rotativa (Em um Torno CNC com Capacidade de Fresamento)

• Técnica: Use uma pequena rebarbadora rotativa de alta velocidade ou uma ferramenta de chanfro dedicada em uma estação de ferramentas rotativas.

• Processo: Após o torneamento de um furo ou face, a máquina indexa automaticamente a ferramenta de rebarbação e executa uma rotina precisa de chanfro (por exemplo, um chanfro de 0,1 mm x 45°) em todas as bordas afiadas. Isso remove a rebarba de saída instantaneamente.

• Ponto de Dados: A implementação da rebarbação em ciclo reduziu nosso tempo de manuseio manual pós-processo em mais de 40% para corpos de válvulas complexos.

 Chanfro Traseiro e Ferramentas de Borda Controlada

• Para furos passantes, especifique ferramentas de chanfro traseiro que cortam um chanfro no lado de saída do furo quando a broca retrai.

• Use pastilhas"sem rebarbas"ou"subcorte"projetadas para operações de corte, que moldam a borda à medida que cortam.

2.3 Tratamento de Borda Pós-Processo para Grau Médico e Alimentício

Quando a qualidade absoluta e verificável da borda é necessária (Ra < 0,4 μm nas bordas), o pós-processamento especializado é essencial.

 Rebarbação Eletroquímica (ECD)

• Processo: A peça é submersa em um banho eletrolítico. Um eletrodo moldado é posicionado próximo à rebarba, e uma corrente elétrica controlada dissolve a rebarba sem afetar o material de base.

• Melhor Para: Remoção de rebarbas de furos cruzados internos, interseções de portas hidráulicas e canais internos complexos que são impossíveis de alcançar mecanicamente.

• Verificação: A ECD produz uma borda perfeitamente arredondada e lisa que é intrinsecamente livre de rebarbas, não apenas removida mecanicamente. Isso é fundamental para a validação da limpeza em aplicações sanitárias.

Acabamento em Massa (Vibratório e Centrífugo)

• Processo: As peças são colocadas em uma cuba com mídia abrasiva e compostos. O movimento vibratório ou centrífugo cria uma ação de corte uniforme e suave em todas as bordas.

• Mídia: Use mídia abrasiva pré-formada de cerâmica ou plástico para um raio consistente. Para aço inoxidável, adicione um inibidor ao composto à base de água para evitar o impacto peça-peça e a ferrugem.

• Resultado: Consegue raios uniformes de 0,05 mm a 0,2 mm em todas as bordas externas e internas acessíveis. Fornece uma excelente superfície de pré-passivação.

 Usinagem por Fluxo Abrasivo (AFM)

• Processo: Um polímero viscoso carregado de abrasivo é extrudado através ou através dos caminhos e bordas internas da peça.

• Melhor Para: Polimento e rebarbação de geometrias internas intrincadas como corpos de injetores de combustível, coletores e dispositivos fluídicos complexos.

• Ponto de Dados: A AFM pode melhorar o acabamento superficial de um furo interno de Ra 1,6 μm para Ra 0,2 μm, ao mesmo tempo em que arredonda as bordas, reduzindo significativamente a resistência ao fluxo de fluido e a turbulência.

2.4 Passivação: A Etapa Final para o Desempenho

Após a remoção de todas as rebarbas, a passivação é fundamental para restaurar a camada de óxido resistente à corrosão, especialmente onde o material foi exposto.

• Pré-Limpeza Crucial: Todos os resíduos de mídia abrasiva e fluidos de corte devem ser completamente removidos por meio de limpeza ultrassônica antes da passivação. Os contaminantes inibirão o processo.

• Processo: Imersão em um banho de ácido cítrico ou nítrico de acordo com a ASTM A967. Isso dissolve partículas de ferro livres embutidas na superfície (um subproduto da usinagem) e enriquece a camada de cromo.

• Verificação:O sucesso é verificado com testes de sulfato de cobre ou testes de névoa salina para garantir que a camada passiva esteja intacta e que a peça não corroa em serviço

3. Aplicações de Peças de Aço Inoxidável Sem Rebarbas

• Médico e Cirúrgico: Implantes, hastes de ferramentas cirúrgicas, porta-agulhas, pinças de biópsia.

• Alimentos e Bebidas: Válvulas, rotores de bombas, conexões, lâminas de fatiadores de carne.

• Aeroespacial e Hidráulica: Componentes do sistema de combustível, válvulas, blocos de coletores, pistões hidráulicos.

• Semicondutores: Componentes de manuseio de wafers, peças do sistema de fornecimento de gás.

4. Considerações sobre Custos e Garantia de Qualidade

O que Influencia o Custo?

1. Complexidade da Peça: O número de bordas, furos cegos e interseções internas impacta diretamente o tempo de rebarbação e a escolha do método.

2. Especificação de Qualidade da Borda: Uma chamada geral "sem rebarbas" é menos dispendiosa do que uma especificada "Raio Máximo da Borda de 0,05 mm por ISO 13715."Método de Rebarbação:

3.  A rebarbação em ciclo é a mais econômica. ECD e AFM são processos de maior custo justificados pela função da peça.Certificação e Documentação:

4.  Os requisitos médicos (ISO 13485) e aeroespaciais (AS9100) para validação e rastreabilidade do lote adicionam custo.Inspeção de Qualidade:

Método Tátil:

•  Passe uma ferramenta de rebarbação profissional (como uma pedra de afiar) ou uma dedeira ao longo da borda. Qualquer retenção indica uma rebarba.Método Visual:

•  Use um microscópio de bolso de 10x - 30x para inspecionar as bordas sob boa luz.Medição:

•  Um perfilômetro pode ser usado para medir e documentar o raio real da borda.5. Perguntas Frequentes

P1: Não posso simplesmente especificar "sem rebarbas" no meu desenho e obter uma peça perfeita?

A:
Não. A passivação é um processo químico que remove a contaminação da superfície, mas não abrasa ou corta o metal. Todas as rebarbas devem ser completamente removidas antes da passivação, pois o ácido atacará preferencialmente a rebarba fina e endurecida por trabalho, potencialmente criando uma corrosão em sua base.P2: Qual é o erro mais comum que leva a rebarbas ruins em peças torneadas?

A:
Não. A passivação é um processo químico que remove a contaminação da superfície, mas não abrasa ou corta o metal. Todas as rebarbas devem ser completamente removidas antes da passivação, pois o ácido atacará preferencialmente a rebarba fina e endurecida por trabalho, potencialmente criando uma corrosão em sua base.P3: A passivação remove rebarbas?

A:
Não. A passivação é um processo químico que remove a contaminação da superfície, mas não abrasa ou corta o metal. Todas as rebarbas devem ser completamente removidas antes da passivação, pois o ácido atacará preferencialmente a rebarba fina e endurecida por trabalho, potencialmente criando uma corrosão em sua base.Processamento
