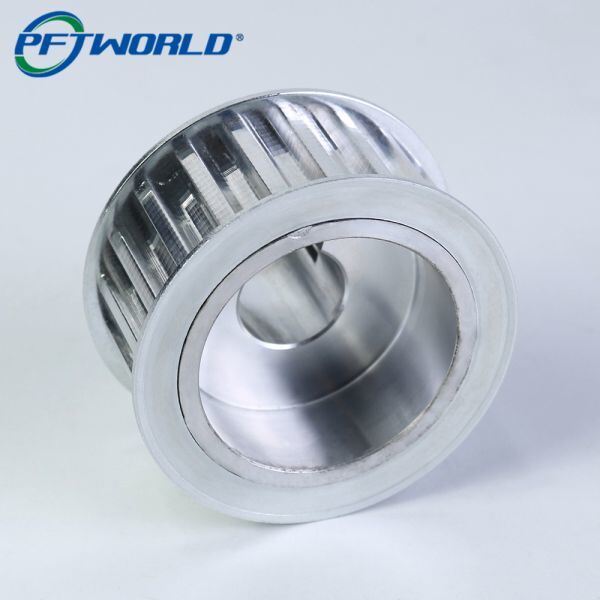

Polia de Metal Personalizável Usinada em CNC com Sulcos Usinados com Precisão

As poleas metálicas são componentes essenciaisAutomatização industrial, robótica, sistemas de transportadores e máquinas de precisão. As ranhuras devidamente trabalhadas asseguramalinhamento preciso do cinto, rotação suave e longa vida útil. O mecanizado CNC permitePoliglotas altamente personalizáveis com tolerâncias apertadas e geometrias de ranhuras complexaspara aplicações especializadas.

Este guia explica comoA usinagem CNC produz poleas metálicas de precisão, considerações-chave para a personalização e melhores práticas para a concepção e selecção de materiais.

As poleas CNC podem ser fabricadas a partir de vários metais, dependendo daresistência, resistência ao desgaste e condições ambientais.

Dica:O alumínio é preferido para aplicações leves, enquanto o aço inoxidável é usado quando a resistência à corrosão e a resistência mecânica são críticas.

As ranhuras de uma poleia determinamajustamento do cinto, transmissão do binário e eficiência operacional.

• Argolas em V: Comum para cintos em V; ângulo preciso crítico para a aderência
• Fenda do cinto de regulaçãoRequer um passo e um perfil exatos para um movimento síncrono
• Grelha plana ou redonda: Para cintos planos ou aplicações especializadas

O mecanizado CNC garante:

• Tolerâncias tão apertadas quanto ±0,01 mm
• Dimensões de ranhuras repetíveis em lotes
• Finalização da superfície lisa (Ra 0,4 ∼1,6 μm) para reduzir o desgaste do cinto

O design adequado do sulco reduz:

• Deslizamento do cinto
• Desgaste desigual
• Vibração e ruído

A usinagem CNC permite que as poleas sejam totalmente personalizadas:

• Diâmetro e altura: De pequenas (< 20 mm) a grandes (> 200 mm) polias
• Número de ranhuras e espaçamento: Poliglotas de várias ranhuras para funcionamento simultâneo da correia
• Configuração do furo e da passarela: Chaves padrão ou personalizadas, parafusos fixos ou furos cônicos
• Finalização da superfície: Superfícies polidas ou anodizadas para proteção contra o atrito e a corrosão

Características personalizáveis ajudam os fabricantesPara a fabricação de aparelhos de colagem.

1. Projeto CAD: Especificar as dimensões, geometria da ranhura, furo e material.
2. Programação CAM: caminho de ferramenta otimizado para material, perfil de sulco e velocidade do fuso.
3. Fabricação em bruto: Remover o material a granel utilizando moinhos de ponta ou ferramentas de torneamento.
4. Corte de ranhuras de precisão: Cortes finos por fresagem ou torneamento CNC de alta velocidade.
5. Revestimento de superfície: Descascamento, polir ou revestimento, conforme necessário.
6. Inspecção: Verificar as dimensões, o ângulo da ranhura, a tolerância do furo e o acabamento da superfície.

Dica da fábrica:UtilizaçãoFerramentas de carburo de alta raçãoe velocidades de alimentação controladas minimizam as borras e garantem perfis de ranhuras precisos em metais como alumínio e aço inoxidável.

Garante o controlo da qualidadeBalanço de rotação, precisão do sulco e fiabilidade mecânica:

• Verificação das dimensões: Utilização de micrómetros, CMM ou comparadores ópticos
• Medição da rugosidade da superfície: Garantir Ra 0,4 ∼1,6 μm
• Verificação do forro e da passagem da chave: Ensaio de adequação com eixos ou cintos
• Equilíbrio dinâmico: Para aplicações de alta velocidade para evitar vibrações

• Automatização industrial: transportadores, braços robóticos
• Máquinas de precisão: Dispositivos ópticos, equipamento de laboratório
• Componentes para automóveis e veículos elétricos: Dispositivos de correia de regulação
• Sistemas energéticos: Geradores, turbinas eólicas
• Outros aparelhos de ar condicionadoque exijam um alinhamento específico do cinto e transferência de binário

• Alta precisão: Tolerâncias apertadas garantem o bom alinhamento do cinto
• Qualidade repetível: Produção consistente entre lotes
• Flexibilidade: Fácil de produzir protótipos ou lotes personalizados
• Versatilidade dos materiais: Alumínio, aço, latão, bronze ou ligas sob medida
• Tempo de execução reduzido: Mais rápido do que os métodos tradicionais de fundição ou forja para pequenas e médias operações

As polias metálicas de máquinas CNC sob medida são essenciais paraSistemas mecânicos de alta precisãoondealinhamento do cinto, transmissão do binário e durabilidadesão críticos.

Ao adquirir poleas CNC, considere:

• Materiais: Alumínio, aço inoxidável, latão ou bronze
• Tipo e número de ranhuras: Faixa em V, faixa de regulação, plana ou sob medida
• Tolerância de precisão: ±0,01 mm para aplicações críticas
• Finalização da superfície: Polido ou revestido para resistência ao desgaste e à corrosão
• Personalização: Furação, abertura, diâmetro e largura adaptados à sua aplicação

O mecanizado CNC garanteprecisão, repetibilidade e flexibilidadeTanto para protótipos como para linhas de produção.
