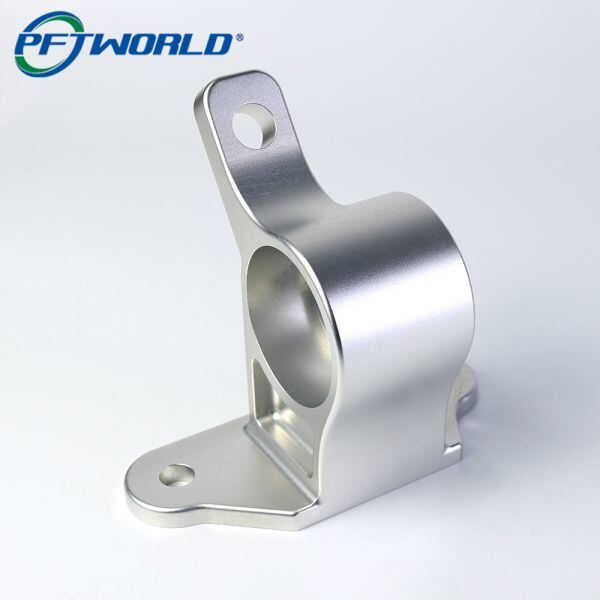

Suportes de montagem para tubos metálicos são componentes chave em automação industrial, estruturas de máquinas, sistemas de tubulação e montagens estruturais. Eles fornecem suporte seguro, alinhamento preciso e resistência à vibração para tubos metálicos e redes de tubulação. A usinagem CNC garante resistência de grau industrial, tolerâncias exatas e geometrias personalizáveis para aplicações especializadas.

Este artigo explica como a usinagem CNC produz suportes de montagem de tubos duráveis, seleção de materiais, recursos de precisão e melhores práticas de fábrica para aplicações industriais de alto desempenho.

A escolha do material afeta diretamente resistência, resistência à corrosão e usinabilidade.

Dica de fábrica: O aço inoxidável é preferido para ambientes propensos à corrosão ou de alta temperatura, enquanto o alumínio é usado onde a redução de peso é crítica.

A usinagem CNC permite a produção de geometrias complexas para atender requisitos de montagem personalizados:

• Múltiplos furos de montagem: Para fixação segura em estruturas ou máquinas

• Ranhuras de abraçadeira de tubo: Garante o alinhamento exato do tubo

• Costelas reforçadas: Aumenta a capacidade de carga

• Bordas chanfradas e cantos arredondados: Reduz a concentração de tensões

A usinagem de precisão garante tolerâncias de ±0,01–0,02 mm, críticas para alinhamento e instalação sem vibração.

A produção de suportes de montagem de tubos de alta qualidade envolve várias etapas:

1. Design CAD

   • Definir geometria do suporte, padrões de furos, ajuste do diâmetro do tubo e tolerâncias.

2. Programação CAM

   • Otimizar trajetórias de ferramentas para fresamento, perfuração e contorno.

3. Preparação do Material

   • Cortar o material bruto metálico no tamanho aproximado.

4. Usinagem Bruta

   • Remover material em excesso, deixando margem para acabamento.

5. Usinagem de Precisão

   • Fresamento final de furos, ranhuras e superfícies de montagem com tolerâncias exatas.

6. Acabamento de Superfície

   • Rebarbação, polimento, anodização (alumínio) ou passivação (aço inoxidável).

7. Inspeção

   • Verificação dimensional com CMM, inspeção visual de rebarbas e medição de acabamento de superfície.

Suportes de alta precisão exigem ferramentas adequadas:

• Fresas de topo e cortadores de ranhura para ranhuras e superfícies de montagem

• Brocas com ângulo de ponta otimizado para furos limpos

• Ferramentas de metal duro ou revestidas para resistência ao desgaste, especialmente em aço inoxidável

• Dispositivos de mandíbula macia ou personalizados para evitar deformação durante a fixação

Dica: Para suportes finos ou leves, a usinagem em várias configurações com baixa força de fixação evita distorção.

Dependendo do material e do ambiente, o acabamento de superfície melhora:

• Resistência ao desgaste

• Proteção contra corrosão

• Aparência

Opções comuns:

Suportes de grau industrial exigem desempenho consistente sob carga. As fábricas realizam:

• Inspeção dimensional usando CMM ou paquímetros

• Verificação de furos e ranhuras para ajuste correto do tubo

• Verificações de rugosidade superficial (Ra 0,8–1,6 µm típico)

• Testes de carga (para aplicações críticas)

Garantir tolerâncias precisas garante montagem confiável, vibração mínima e durabilidade a longo prazo.

• Estruturas de automação industrial: Linhas de transporte, braços robóticos

• Sistemas hidráulicos e pneumáticos: Fixação de tubulações e tubos

• Máquinas e equipamentos: Alinhamento e suporte estrutural

• Sistemas de energia: Montagem de tubos de resfriamento ou conduítes

• Projetos industriais personalizados que exigem alinhamento de precisão e alta capacidade de carga

A usinagem CNC permite a produção de suportes de montagem para tubos metálicos personalizados e de alta resistência com:

• Alinhamento preciso de furos e ranhuras para posicionamento exato do tubo

• Alta capacidade de carga com design reforçado

• Tolerâncias apertadas (±0,01–0,02 mm) para desempenho sem vibração

• Acabamento de superfície e resistência à corrosão adequados para ambientes industriais

• Versatilidade de materiais: Alumínio, aço inoxidável, aço carbono e aço ferramenta

Suportes usinados corretamente garantem montagem durável, confiável e de alto desempenho em máquinas industriais e sistemas estruturais.
